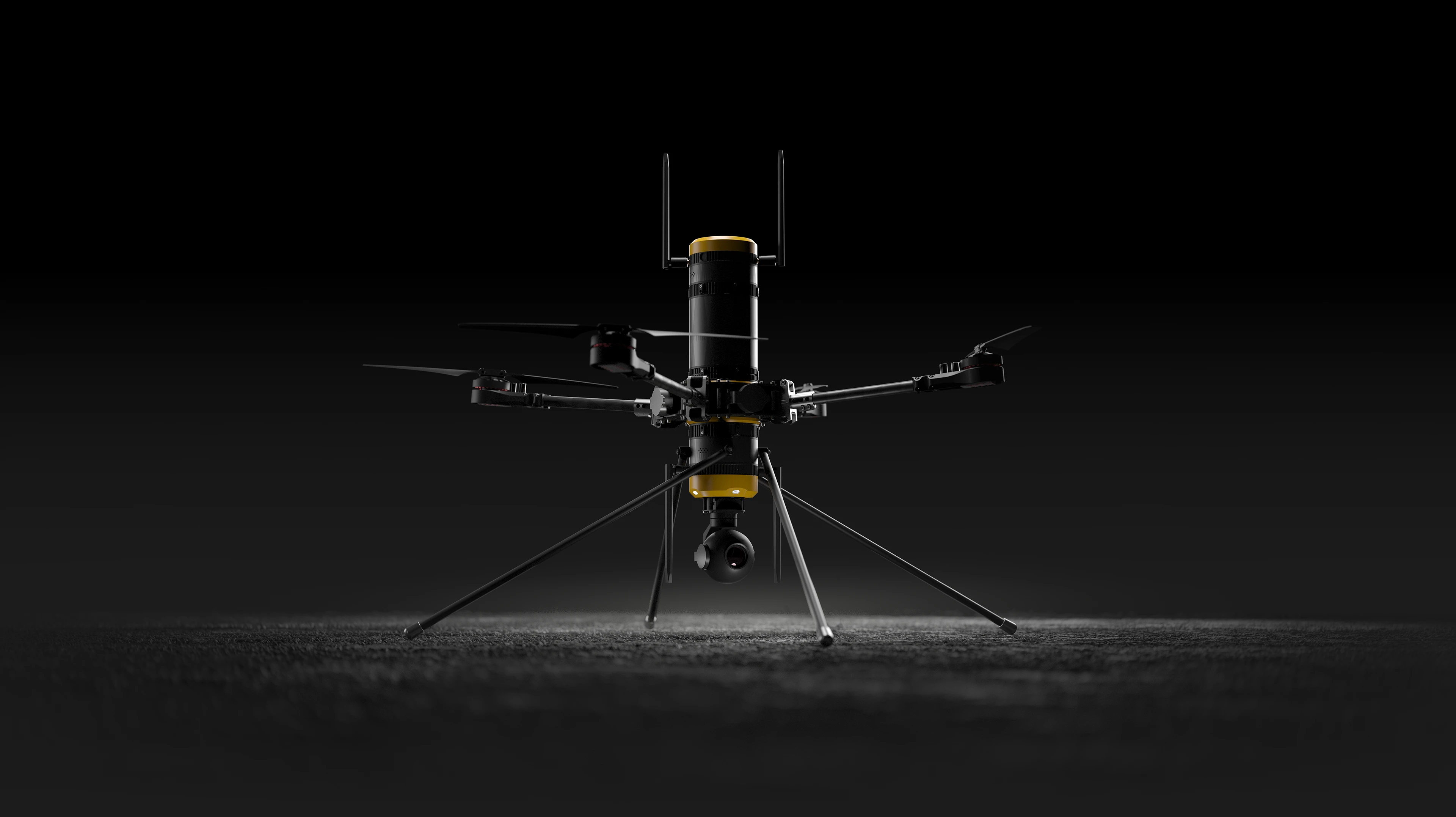

БВС Мультироторного типа с четырехосной схемой расположения несущих винтов
Одуванчик-4х4
до 1000 метроввысота полета
до 40 минутавтономность полета
до 90 км\чмаксимальная скорость
до 2.5 кгполезная нагрузка
Конструкция и особенности
- Модульность: В основе конструкции БВС лежит унифицированная система быстрой стыковки на базе байонетного разъемного соединения, что позволяет оперативно производить смену аккумуляторных батарей и модулей полезной нагрузки в зависимости от решаемых задач.
- Четыре мотора: Винтомоторный модуль включает в себя четыре бесколлекторных электродвигателя , которые расположены на отдельных лучах по кругу, за счет осевых шарниров лучи могут складываться.
- Восемь моторов: Конструкция винтомоторного модуля предусматривает возможность осевого тандемного расположения двух винтомоторных модулей (один над другим), таким образом получается 8-ми осевая силовая установка.
Состав бортового оборудования и систем
- Винтомоторный модуль О-4Х4
- Аккумуляторная батарея
- Полетный контроллер
- Система обеспечения безопасности полета
- Аэронавигационные огни
- Маяк авиационный проблесковый световой
- Система связи и спутниковой навигации
- Система удаленной идентификации
- Система криптозащиты канала управления
- Бортовой компьютер ( в составе модуля полезной нагрузки)
- Бортовое программное обеспечение (алгоритмы, управление, ИИ, навигация).
- Сменные модули полезной нагрузки
- Сменная грузовая консоль
Состав бортового оборудования и с систем обеспечивает выполнение требований ПП РФ 1701 от 30.10.2024
Программное обеспечение
- СПО АП БАС «Одуванчик-4Х4» - бортовой программный пакет
- СПО НСУ БАС «Одуванчик-НСУ» - программный пакет наземной станции
Одуванчик-4Х4
Простота конструкции и управления, высокая точность позиционирования, способность зависать и разворачиваться на месте, относительно невысокая начальная стоимость.
Технические характеристики БВС Одуванчик-4х4
Тип БВСМультироторный 4 несущих винта
Габаритные размеры БВС без посадочных опор, АКБ и модулей полезной нагрузки (диаметр, высота, не менее)820х80 мм
Габаритные размеры БВС в транспортном положении (диаметр, высота, не менее) 270х380 мм
Масса БВС без полезной нагрузки и АКБ, не более2.3 кг
Диаметр несущего винта 380 мм
ДвигателиЭлектрические Бесколлекторные
Максимальная взлётная масса, не более7.2 кг
Типовая масса полезной нагрузки, не более 1 кг
Максимальная масса полезной нагрузки, не более 2.5 кг
Крейсерская скорость горизонтального полета60* км/ч
Максимальная горизонтальная скорость90* км/ч
Максимальная вертикальная скорость подъема10* м/с
Максимальная высота полёта над точкой старта (статический потолок)1000* м
Время непрерывной работы (полета) с типовой полезной нагрузкой, с АКБ 22.2В 10А/ч не более40* мин
Время непрерывной работы (полета) с максимальной полезной нагрузкой, с АКБ 22.2В 10А/ч не более30* мин
Допустимая скорость ветра10* м/с
Температура эксплуатации-20 - +45 С
Требования к площадке для вертикального взлета и посадки Горизонтальная с твердым покрытием, 2.5 × 2.5 м
Время готовности изделия к работе (развертывание из транспортного состояния в рабочее и подготовка к полету) 3 мин
Примечания:* - Данные расчетные и уточняются по результатам испытаний Доступность изделия для заказа – 2 квартал 2027 года
